中间包水口损毁严重如何改造

       中间包内使用的耐火材料被称为“功能耐火材料”，主要包括保护套管、塞棒、水口等，其中中间包内的水口有上水口和下水口两种，都起到流通钢水的作用。 上水口在中间包干式料施工时镶嵌在水口座砖内部，与中包成为一体;下水口安装在中包底部外面，通过固定机构进行固定， 在固定的滑道内与上水口进行连通， 下水口的作用是通过不同于上水口口径大小来控制钢水流量，调节连铸拉速，所以连铸中间包水口一方面要抗钢水侵蚀，耐高温，另一方面还要有较好的热振稳定性。

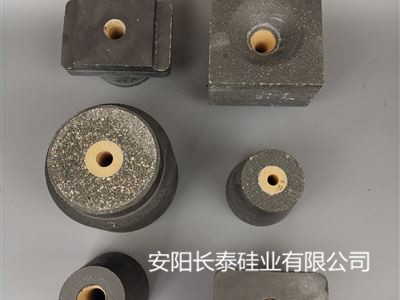

       中间包上水口锆芯外部的铝碳材料的抗钢液冲击性能差。 在连铸提升拉速(上、下水口口径同时扩大)以后，上水口锆芯和锆芯外部的铝碳耐材受钢液流速增加后，耐侵蚀能力下降。中间包上水口使用 Φ20～21 mm 口径锆芯，下滑块使用 Φ17～19 mm 口径锆芯，在钢液运行过程中，会在上水口底部和下水口(滑块)顶部有停留，并且不断回流， 回流直接冲击侵蚀下滑块锆芯外部的铝碳材质，造成上、下水口(滑块)锆芯(外径 45 mm)边部的铝碳材质侵蚀严重，不能正常生产。不定期开展对现场的检查，主要是针对现场中包承包方施工和炼钢连铸作业区现场操作方面，对于检查的内容进行及时沟通，不按照规定执行的立即进行纠正和整改，屡教不改的进行处罚。
