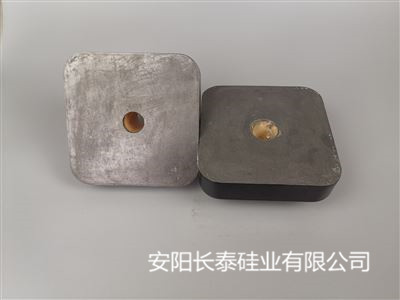

中间包水口是什么材料

　　中间包水口在钢包和连铸机的中间，有长方形和T形。中间包内衬用耐材也是多种多样的，有用高铝砖，也有用浇注料整体浇注的。

　　工作层有装绝热板的，也有涂抹涂抹料的，也有用干式浇注料整体浇注成型的，材料酸性、中性、碱性的都有，因为中间包水口分包底和包壁，结构简单。而且底部有水口和冲击区，包壁上沿有溢流槽或是有挡墙板。

　　中间包水口是钢厂检修频繁的耐火材料衬体。未来发展必须使用，施工快捷方便。中间包水口也有用高铝浇注料的，是根据需要安装绝热板或涂抹。如果整体浇注料，浇注前一定将包壳清理干净，安放好中间包水口方能脱模，用高铝浇注料浇灌底部。表面要平整并振动密实。浇注料搅拌过程中不得停顿，等底部自然干燥24小时后，再安放模具浇注包壁。包壁模具与钢板之间的间隙均匀，高铝浇注料浇注时布料也要均匀，堆料厚度不能超过300mm，自然养护24小时后方能脱模上烘烤台。

　　如果使用涂抹料，施工简单。先安装水口、座砖、冲击板和挡渣墙。再将搅拌好的涂抹料涂抹在上，达到设计厚度时，扎散热孔；涂抹料在冲击板和挡渣墙接合处要抹成坡状。溢流槽表面也要涂抹上涂抹料。

　　近几来，好多用干式料的，干式料施工类似于整体用高铝浇注料浇注，通过模具加料再振动，成型后均匀烘烤干式料，达到一定温度后脱模烘烤备用。
