哪些因素会影响中间包水口的使用效果

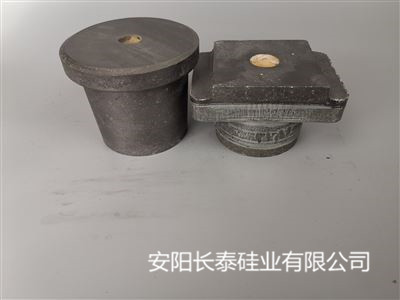

      中间包水口是钢铁连铸工艺的重要耐火材料部件，主要作用是精准导流、控制钢水流动，同时防止二次氧化和夹杂物污染，直接影响铸坯质量与连铸稳定性。而影响中间包水口使用效果的关键因素主要包括以下三点：

      1. 材质性能

      耐侵蚀性：需耐受钢水、熔渣冲刷侵蚀，常用材质为铝碳质、锆碳质（锆含量越高，耐侵蚀性越强）。

      抗热震性：连铸过程中温度骤变（常温→1500℃+），材质热稳定性差易开裂漏钢。

      抗冲刷性：钢水流速快（通常 0.5-1.5m/s），材质致密度不足会导致表面剥落，形成夹杂物。

      2. 结构设计

      内径与长度：需匹配铸坯断面（如板坯用内径 60-100mm，方坯用 30-50mm），长度过短易卷渣，过长影响钢水流动性。

      ******结构：侧孔水口的角度、数量直接影响结晶器内钢水循环，角度过大易冲击坯壳，过小易导致夹杂物堆积。

      挡渣 / 湍流结构：内置挡渣环、湍流抑制器可减少夹杂物通过率，提升铸坯合格率。

      3. 操作与维护

      预热处理：使用前需预热至 800-1000℃，避免低温水口接触高温钢水导致热冲击开裂。

      安装精度：中心线需与结晶器对齐，偏差≤5mm，否则会导致铸坯偏析或漏钢风险。

      清理维护：连铸间隙需清理水口内壁结瘤（如 Al₂O₃夹杂物堆积），结瘤过厚会堵塞通道，被迫停浇。

      除此之外，在使用中间包水口的过程中，还会由于各种因素，引发故障。如材质耐冲刷不足或安装偏差，水口浸入深度不足或******角度不当等，需针对不同的情况，采取相应的处理措施。
